BETAflam - Fire Resistant Cable (FRC)
BETAflam Kabel untuk Keamanan Maksimal. Dibuat di Swiss, Kabel Keamanan Tahan Api LSOH dengan integritas sirkuit sesuai dengan BS 6387 CWZ / IEC 60331 - 21
Nilai Produk
Kabel daya tahan api terbaik dengan kabel tembaga berpilin.
Insulation BETAflam® mineral copolymer
Dibuat di Swiss
LPCB - British Standart BS 6387 C.W.Z, IEC 6387, LSOH
-

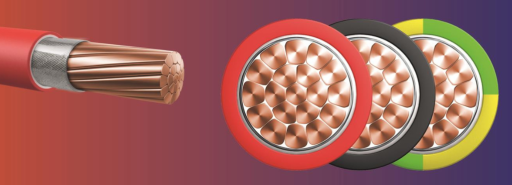

BETAflam® FR-MI 110 SCSI / Kabel inti tunggal dengan isolasi tunggal - Kabel inti tunggal 0,6/1 kV untuk sistem pemasangan kabel dengan persyaratan kinerja kebakaran dan integritas sirkuit tertinggi. Untuk kondisi suhu tinggi dan umur pakai yang sangat panjang.
-

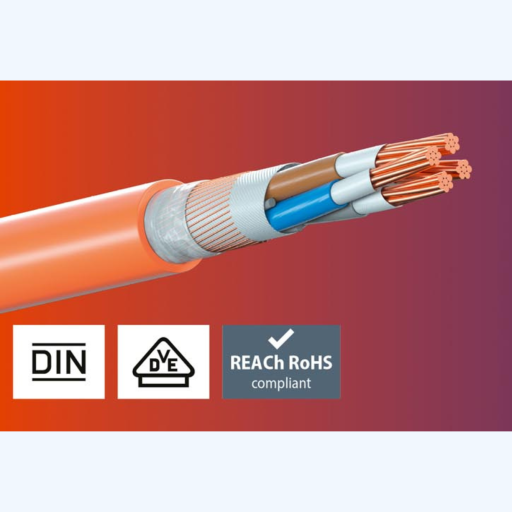

BETAflam® (N)HXCH FE180/E30–E60 - Kabel daya tiga fasa 0,6/1 kV dengan konduktor luar konsentris untuk pemasangan tetap dalam sistem kabel listrik dengan perilaku kebakaran yang ditingkatkan dan integritas sistem sesuai DIN 4102 Bagian 12.
-

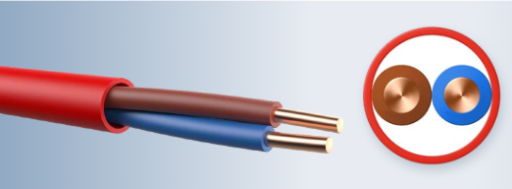

BETAflam® FR-SIR-U 90 - unscreened - adalah kabel alarm kebakaran tanpa pelindung dengan kinerja kebakaran yang unggul dalam kasus kebakaran dan karakteristik integritas sirkuit yang tinggi.
-

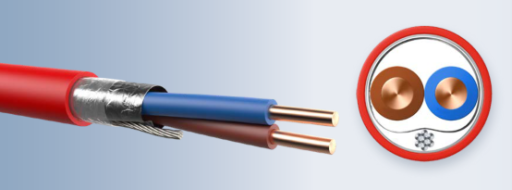

BETAflam® FR-SIR-F 90 - screened - adalah kabel alarm kebakaran dengan pelindung yang memiliki kinerja kebakaran yang unggul dalam kasus kebakaran dan karakteristik integritas sirkuit yang tinggi.
BETAflam mineral copolymer, cross-linked
Keuntungan bahan isolasi yang saling terikat
- Kekuatan geser dan tekan yang lebih tinggi
- Ketahanan yang lebih baik dalam kasus kegagalan listrik (kelebihan beban, korsleting)
- Ketahanan yang lebih baik terhadap bahan kimia
- Tidak meleleh, tahan terhadap besi solder
- Kekuatan benturan dan ketahanan retak yang lebih baik
- Ketahanan yang lebih baik terhadap cuaca dan abrasi
- Non-flame propagating : EN 50399, EN 60332-3, IEC 60332-3, VDE 0482-266-2
- Halogen-free cables : Serie EN 60754-1, IEC 60754-1
- Corrisive effects of combustion gases : EN 60754-2, IEC 60754-2
- Smoke density : EN 61034, IEC 61034
- Flame-retardant : EN 60332-1-2, IEC 60332-1-2
- Insulation integrity under fire conditions : IEC 60331-21, DIN VDE 0472-814, BS 6387 C
- Insulation integrity when exposed to water : BS 6387 W, VdS 3423
- Insulation integrity with mechanical shock : EN 50200, EN 50362, VDE 0482-200, BS 6387 Z
- Total system integrity under fire conditions : DIN 4102, Part 12
Rack-mounted AHF module
| Modul | AHF | SVG | Ukuran(W×D×H,mm) | Wight - Berat Bersih (kg) |
|---|---|---|---|---|
| 400V | 50A | 35kVar | 440*425*88 | 14 |
| 75A | 50kVar | 440*425*88 | 17.5 |
| Modul | AHF | SVG | Ukuran(W×D×H,mm) | Wight - Berat Bersih (kg) |
|---|---|---|---|---|
| 400V | 50A | 35kVar | 440*425*88 | 14 |
| 75A | 50kVar | 440*425*88 | 17.5 |
| Modul | AHF | SVG | Ukuran(W×D×H,mm) | Wight - Berat Bersih (kg) |
|---|---|---|---|---|
| 400V | 50A | 35kVar | 440*425*88 | 14 |
| 75A | 50kVar | 440*425*88 | 17.5 |
| Modul | AHF | SVG | Ukuran(W×D×H,mm) | Wight - Berat Bersih (kg) |
|---|---|---|---|---|
| 400V | 50A | 35kVar | 440*425*88 | 14 |
| 75A | 50kVar | 440*425*88 | 17.5 |
Prinsip Kerja Generator Var Statis
Filter harmonik aktif beroperasi pada topologi titik netral terjepit (NPC) 3 tingkat. Seperti ditunjukkan pada gambar di bawah, struktur rangkaian topologi 2 tingkat tradisional terdiri dari 6 IGBT (2 perangkat daya IGBT pada setiap pin fasa dan jalur arus), dan pada topologi 3 tingkat, terdapat 12 IGBT (pada setiap fasa terdapat 4 perangkat daya IGBT pada pin dan jalur arus). Rangkaian topologi 3 tingkat dapat menghasilkan tiga level tegangan pada keluaran, termasuk tegangan positif bus DC, tegangan nol, dan tegangan negatif bus DC. Rangkaian topologi dua tingkat hanya dapat menghasilkan tegangan positif dan negatif. Pada saat yang sama, rangkaian topologi tiga tingkat juga memastikan kualitas dan tegangan keluaran harmonik yang lebih tinggi, sehingga mengurangi kebutuhan filter keluaran dan biaya terkait.
Penyeimbangan Beban AHF/SVG Seri SinL Untuk 3P3W dan 3P4W
Filter harmonik aktif beroperasi pada topologi titik netral terjepit (NPC) 3 tingkat. Seperti ditunjukkan pada gambar di bawah, struktur rangkaian topologi 2 tingkat tradisional terdiri dari 6 IGBT (2 perangkat daya IGBT pada setiap pin fasa dan jalur arus), dan pada topologi 3 tingkat, terdapat 12 IGBT (pada setiap fasa terdapat 4 perangkat daya IGBT pada pin dan jalur arus). Rangkaian topologi 3 tingkat dapat menghasilkan tiga level tegangan pada keluaran, termasuk tegangan positif bus DC, tegangan nol, dan tegangan negatif bus DC. Rangkaian topologi dua tingkat hanya dapat menghasilkan tegangan positif dan negatif. Pada saat yang sama, rangkaian topologi tiga tingkat juga memastikan kualitas dan tegangan keluaran harmonik yang lebih tinggi, sehingga mengurangi kebutuhan filter keluaran dan biaya terkait.
Keuntungan Topologi 3 Tingkat
Filter harmonik aktif beroperasi pada topologi titik netral terjepit (NPC) 3 tingkat. Seperti ditunjukkan pada gambar di bawah, struktur rangkaian topologi 2 tingkat tradisional terdiri dari 6 IGBT (2 perangkat daya IGBT pada setiap pin fasa dan jalur arus), dan pada topologi 3 tingkat, terdapat 12 IGBT (pada setiap fasa terdapat 4 perangkat daya IGBT pada pin dan jalur arus). Rangkaian topologi 3 tingkat dapat menghasilkan tiga level tegangan pada keluaran, termasuk tegangan positif bus DC, tegangan nol, dan tegangan negatif bus DC. Rangkaian topologi dua tingkat hanya dapat menghasilkan tegangan positif dan negatif. Pada saat yang sama, rangkaian topologi tiga tingkat juga memastikan kualitas dan tegangan keluaran harmonik yang lebih tinggi, sehingga mengurangi kebutuhan filter keluaran dan biaya terkait.
| Teks | 400 |
| Rentang Tegangan Jaringan | -15%~- +15% |
| Arus Terukur (A) | 30、50、75、100、150 |
| Frekuensi (Hz) | 50/60Hz (-10%~+10%) |
| Rentang Kompensasi Arus Harmonik | Orde Harmonik ke-2 hingga ke-50 |
| Efisiensi | 98,5% |
| Konfigurasi CT | Loop Tertutup atau Terbuka (Loop Terbuka Direkomendasikan dalam Kasus Operasi Paralel) |
| Teks | 400 |
| Rentang Tegangan Jaringan | -15%~- +15% |
| Arus Terukur (A) | 30、50、75、100、150 |
| Frekuensi (Hz) | 50/60Hz (-10%~+10%) |
| Rentang Kompensasi Arus Harmonik | Orde Harmonik ke-2 hingga ke-50 |
| Efisiensi | 98,5% |
| Konfigurasi CT | Loop Tertutup atau Terbuka (Loop Terbuka Direkomendasikan dalam Kasus Operasi Paralel) |
| Teks | 400 |
| Rentang Tegangan Jaringan | -15%~- +15% |
| Arus Terukur (A) | 30、50、75、100、150 |
| Frekuensi (Hz) | 50/60Hz (-10%~+10%) |
| Rentang Kompensasi Arus Harmonik | Orde Harmonik ke-2 hingga ke-50 |
| Efisiensi | 98,5% |
| Konfigurasi CT | Loop Tertutup atau Terbuka (Loop Terbuka Direkomendasikan dalam Kasus Operasi Paralel) |
| Teks | 400 |
| Rentang Tegangan Jaringan | -15%~- +15% |
| Arus Terukur (A) | 30、50、75、100、150 |
| Frekuensi (Hz) | 50/60Hz (-10%~+10%) |
| Rentang Kompensasi Arus Harmonik | Orde Harmonik ke-2 hingga ke-50 |
| Efisiensi | 98,5% |
| Konfigurasi CT | Loop Tertutup atau Terbuka (Loop Terbuka Direkomendasikan dalam Kasus Operasi Paralel) |
